06.Decimal Representation
二进制编码的十进制数表示
- 使用原因
- 精度限制
- 转换成本高
- 编码方式 : 自然BCD码 (NBCD, 8421码)
- 0 ~ 9 : 0000 ~ 1001
- 符号
- 正 : 1100 / 0
- 负 : 1101 /1

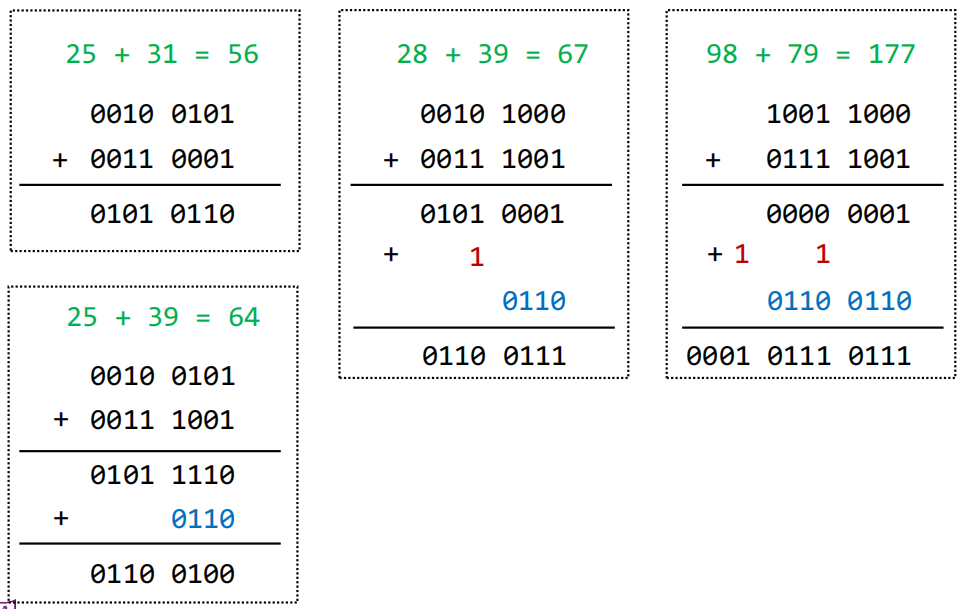

加法
-

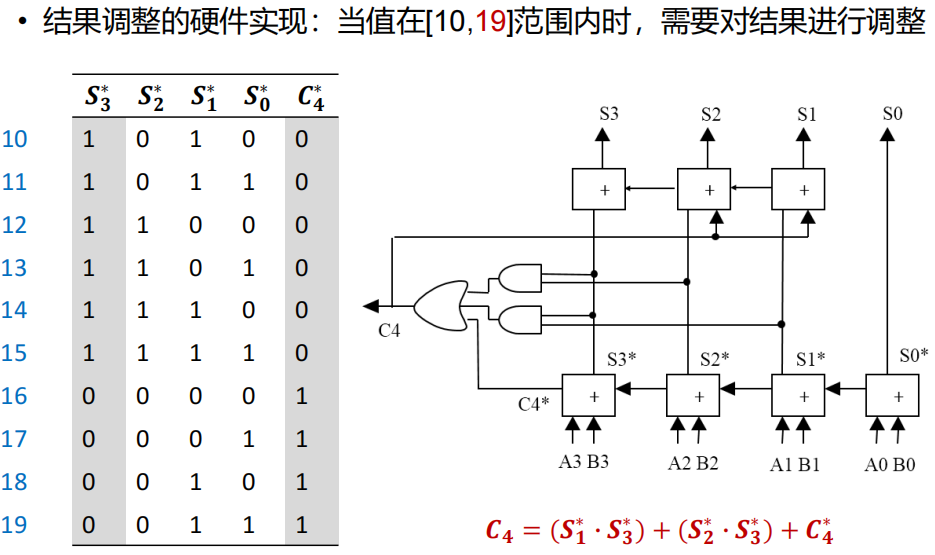

硬件实现
-
C4 判断是否要加6 (0110)
-

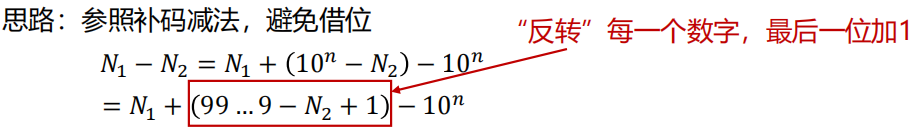

减法
-

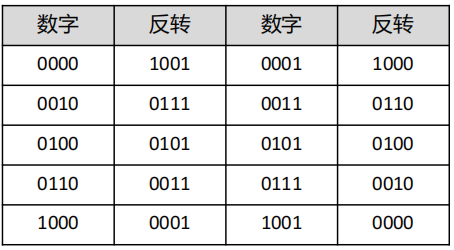

反转数字
- 按位反转, 并添加 (1010)
- 添加 (0110), 并按位反转
-
结果调整
- 如果有进位, 舍弃进位
- 如果没有进位, 对结果按位反转后加1, 并将结果符号设为负
-

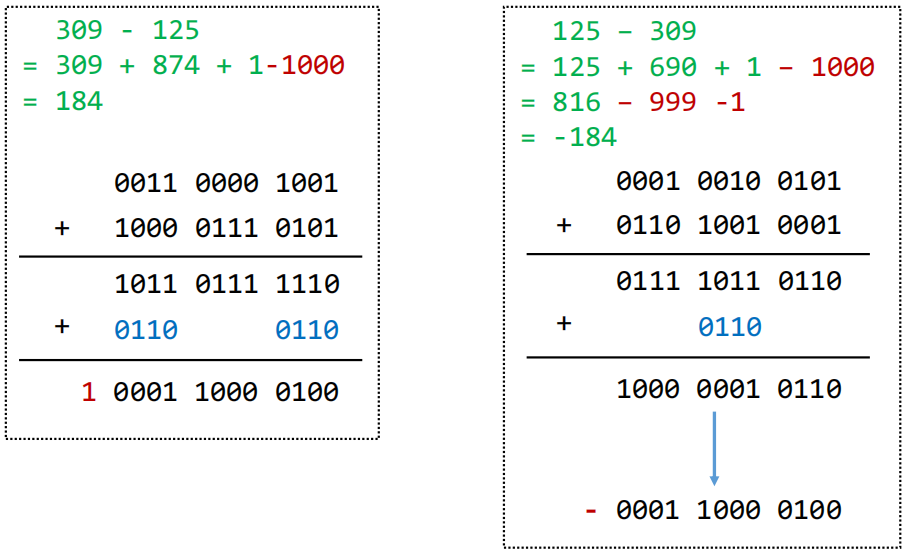

示例
